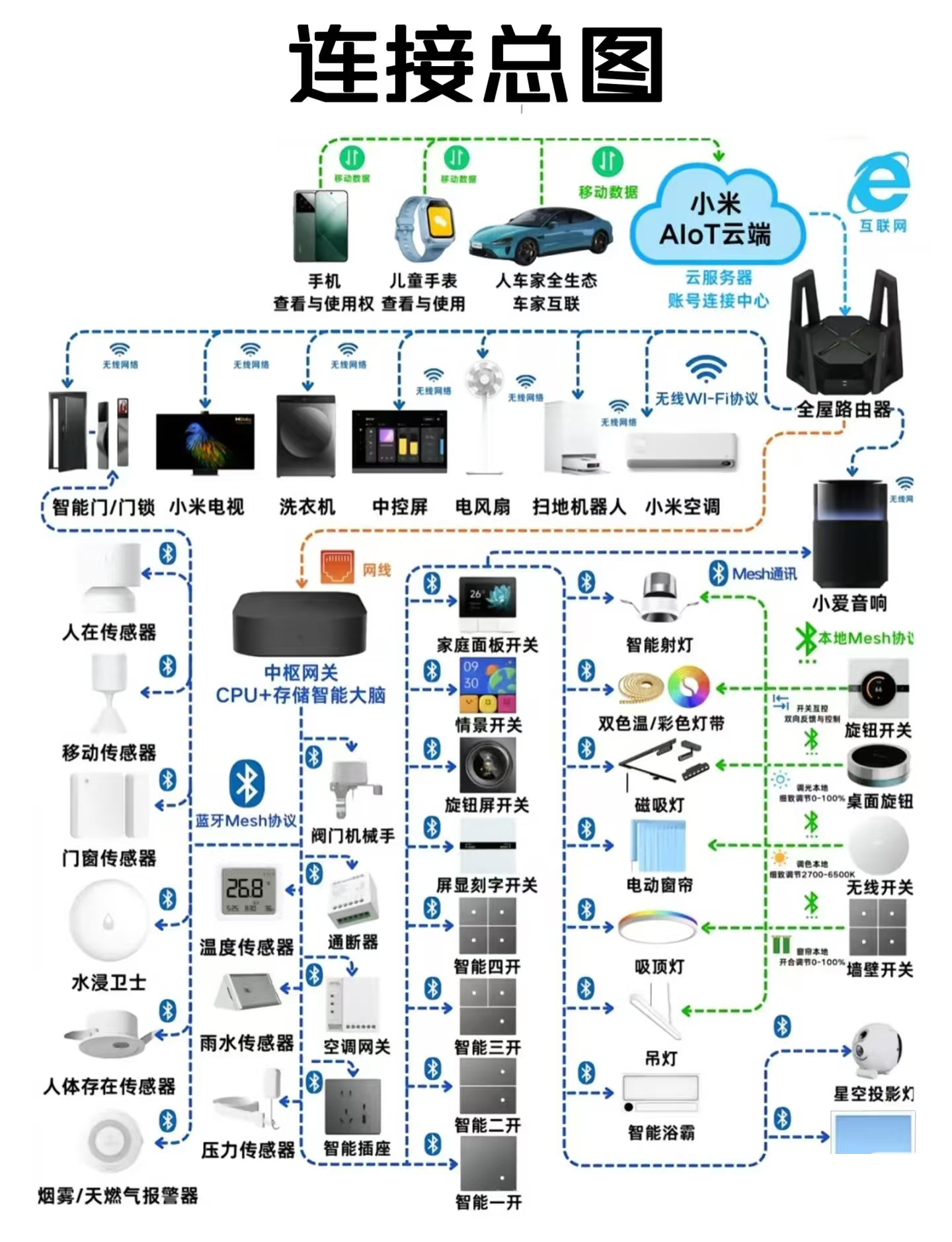

整套系统分为三层架构：外网云端层 + WiFi 局域网层 + 蓝牙 Mesh 本地网关层，实现「远程云端控制 + 本地断网可用双保障」
一、顶部：互联网 & 小米 AIoT 云端（远程控制中枢）
- 手机 / 儿童手表 / 小米电车：依靠移动蜂窝流量接入小米 AIoT 云端服务器，人在户外没有家里 WiFi 时，通过小米云下发指令远程操控全屋设备。
- 小米 AIoT 云端：米家账号数据中心，所有设备绑定、远程指令中转；云端经互联网光纤接入全屋主路由器，作为全屋内网总出入口。
二、中部蓝色虚线：WiFi 直连设备（自带 Wi-Fi、直插路由器局域网）
智能门锁、小米电视、洗衣机、中控屏、落地扇、扫地机器人、空调、小爱音箱
特点：设备自带 WiFi 模块，无需网关中转，直接连上家里路由器；小爱音箱额外兼具蓝牙收发能力：既走 WiFi 联网，又能通过蓝牙 / Mesh 就近控制灯具（图中绿色连线）。
三、全屋核心：中枢网关（智能本地大脑，网线有线接路由器）
中枢网关用网线直连全屋路由器（有线组网稳定性远优于无线），是整张图里蓝牙 Mesh 组网的主机，下方所有带蓝牙标识的传感器、开关、灯具全部接入它的 Mesh 网络；
网关自带 CPU + 本地存储，自动化场景可以在网关本地运行，断外网、断小米云依旧能执行联动（比如开门自动开灯、漏水关水阀，不用依赖云端）。
四、左侧：蓝牙 Mesh 安防 / 环境传感器集群（低功耗子设备，全接入中枢网关）
人在传感器、门窗传感器、水浸、燃气烟感、温湿度 / 雨水 / 压力传感器、阀门机械手、空调网关、智能插座等
- 全部是低功耗蓝牙设备，无法直接连 WiFi，必须通过中枢网关中转数据；
- 作用：采集家里环境、人体、门窗状态，作为自动化触发条件（开窗自动关空调、漏水联动关闭水阀、人体移动自动开灯）。
五、中间竖排：墙壁智能开关系列（Mesh 入网）
一开 / 二开 / 三开 / 四开、情景面板、旋钮屏开关、刻字屏开关
所有墙面智能开关通过蓝牙 Mesh 接入中枢网关，负责控制灯具、电器电源回路，是电路控制枢纽。
六、右侧绿色线：灯光 & 辅材本地 Mesh 网络（双链路控制）
射灯、磁吸灯、各类灯带、窗帘、吸顶灯、浴霸、投影灯 + 桌面旋钮、无线墙壁开关
- 绿色 = 本地 Mesh 直连：旋钮 / 无线开关可以不经过网关，本地直接配对灯具，断网关也能手动开关灯；
- 蓝色 = 网关 Mesh 链路：所有灯具同时接入中枢网关，实现全屋场景联动（离家一键全关灯、开门联动玄关灯）；
小爱音箱依靠蓝牙通讯就近直连射灯，实现语音控灯。
整套组网优势总结
- 远程控制：外出手机→小米云→路由器→全屋设备；
- 本地兜底：断外网后，中枢网关 + 本地 Mesh 继续运行自动化，基础智能家居不受断网影响；
- 分工明确：大功率影音家电走 WiFi，低功耗传感 + 灯光走蓝牙 Mesh，兼顾续航与稳定性。
